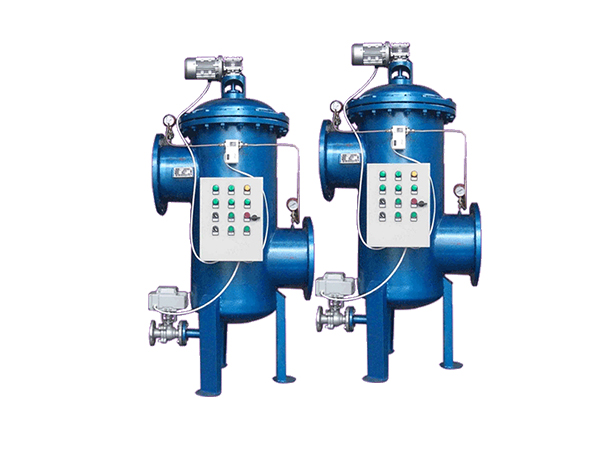

立式自清洗过滤器

立式自清洗过滤器

【产品简介】:自清洗过滤器过滤精度从50至5000微米可选,过滤面积大,纳污量高,用户可根据实际工况定制。清洗方式简单,且清洗循环监控,可实现自动清洗排污,全自动过滤器控制系统中的各参数均可调节。设有电机过载保护,可保护电机。

24小时服务热线18812439559 0373-3376830

免费指导安装24小时免费提供服务品质保证


自清洗过滤器过滤精度从50至5000微米可选,过滤面积大,纳污量高,用户可根据实际工况定制。清洗方式简单,且清洗循环监控,可实现自动清洗排污,全自动过滤器控制系统中的各参数均可调节。设有电机过载保护,可保护电机。

产品特点

采用机电一体化设计。全自动自清洗过滤器由驱动机构、控制管路(包括压差开关)、主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。 电控器、控制管路和排污阀构成过滤器的控制部分,用于实现自动清洗排污过程。 控制管路由压差开关、管接头、黄铜管等附件组成。过滤器常规产品使用不锈钢转刷,也可根据不同的使用条件(水温、水质),选用其它材质的转刷。
1)过滤精度默认为100微米,且从50至5000微米可选,过滤面积大,纳污量高,用户可根据实际工况定制。
2)清洗方式简单,且清洗循环电子监控,可实现自动清洗排污。全自动自清洗过滤器控制系统中的各参数均可调节。
3)设有电机过载保护,可保护电机。
4)具有在清洗排污时不间断供水、无需旁路的特点,且清洗时间短,排污耗水量少,不超过总流量的3%。
5)维修性强、安装拆卸简便易行。 与用户管线的连接方式为法兰连接,法兰采用国标法兰, 通用性强。

工作原理

全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水。
全自动自清洗过滤器的清洗有两种控制方式:自动控制和手动控制。
自动控制:自动控制有定时和压差两个方式。在过滤时间定时器上设定过滤时间,当过滤时间到,启动排污,排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较,当系统压差达到设定压差时,过滤器也进行清洗排污,排污时间由排污时间定时器设定。排污时间到,停止清洗,系统恢复至其初始状态,为下一个过滤工序作好准备。

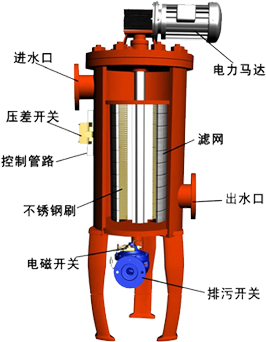

手动控制:将操作面板上的手动/自动选择开关拨到手动位置,过滤器进行排污。刷式自清洗过滤器原理图
根据不同的工况情况设计相对应的管道接口

设备优势

高效内刮刀系统:采用不锈钢转轴搭配四氟刮板;刀和滤元紧密贴合,刮出效果好;滤网通透率高,耐磨耐高温。
灵活PLC控制系统:自动识别内杂质沉积程度;控制方式多选:压差控制,时间设定控制,手动控制;一键切换,自动运行;
根据客户实际工况定制方案。
可靠高性能精密滤元:采用304/316L不锈钢楔形金属网滤元支持20-500μm定制;不易堵塞,易清洗,压损小,维护成本低;使用于液体年度高达8000厘泊。
稳定设备关键部件:选用进口双极减速机、电器元件;采用PLC西门子控制系统;选配电动球阀;整个设备系统可高效稳定运行。

技术参数

型号 罐体规格 进出口规格 很大流量t/h 精度等级 电机功率/减速机型号
LFZ-250-50 Φ273*1000 DN25-DN50 50 ≥50μm 0.18KW/RV040
LFZ-300-100 Φ325*1200 DN80-DN125 100 ≥100μm 0.37KW/RV063
LFZ-400-150 Φ426*1300 DN150 200 ≥200μm
LFZ-480-200 Φ480*1550 DN200 300 >≥300μm
LFZ-530-250 Φ530*1650 DN250 450 ≥300μm 0.75kw/RV075
LFZ-600-300 Φ600*1750 DN300 550 ≥300μm
LFZ-700-350 Φ700*2000 DN350 700 ≥500μm
LFZ-800-400 Φ800*2150 DN400 1000 ≥800μm
LFZ-900-450 Φ900*2300 DN450 1200 ≥1000μm
LFZ-1000-500 Φ1000*2500 DN500 1500 ≥1500μm
LFZ-1100-600 Φ1100*2600 DN600 1800 ≥3000μm 1.5kw/RV090
LFZ-1200-700 Φ1200*2800 DN700 2300
